X射线探测器广泛应用于医学诊断、环境监测，工业无损检测、安全检查等领域。现有用于X射线探测的材料普遍存在制备温度高，工艺复杂，成本高等特点。近几年，低成本、制备工艺简单的有机无机杂化铅卤钙钛矿在直接X射线探测方面已展现出优异的性质，如高的X射线吸收系数，低的X射线检测限以及高的灵敏度等。但是，有机无机杂化铅卤钙钛矿要实现进一步应用还存在一下几个挑战：（1）含有大量的高毒性铅会限制其广泛应用；（2）含有有机组分，其热稳定性较差；（3）高的离子迁移率，使得制备的器件工作稳定性差。尤其是需要在高电场下工作的X射线探测器，离子迁移导致非常明显的响应不稳定性。4. 低的体电阻率，使得器件产生较高的暗电流。以上几个问题极大地限制了有机无机杂化钙钛矿材料在X射线探测方面的应用。
近日，我校材料科学与工程学院/新能源高等技术研究院博士研究生张云霞和刘渝城同学，在刘生忠教授指导下研制了在高温下稳定工作的钙钛矿单晶X射线探测器。全无机Cs3Bi2I9单晶的具有热稳定性好（550 °C不分解）、不含有高毒性铅、低离子迁移率和高体电阻率等特点，很好的解决了有机无机铅卤钙钛矿存在的不足。然而，Cs3Bi2I9的结构为缺陷型钙钛矿，这种材料在低温溶液中一旦达到临界点，极易成核，即存在优势晶核的条件下，也会继续大量成核，难以控制，因此，低温溶液法生长大尺寸高质量的Cs3Bi2I9晶体存在一定的挑战。针对这一难点，该研究团队开发了一种成核控制的低温溶液法来培养大尺寸的Cs3Bi2I9钙钛矿单晶。利用该技术，成功获得厘米级大小的高质量单晶。更重要的是，由于Cs3Bi2I9单晶具有高的X射线吸收效率，低的缺陷态密度和离子迁移率，以及低的噪声电流等优势，因此使用Cs3Bi2I9单晶制备的探测器对X射线表现出较高的探测性能。在50 V mm-1的电场强度下，Cs3Bi2I9单晶X射线探测器的灵敏度达到1652.3 μC Gyair-1 cm-2，检测限为130 nGyair s-1。由于该器件具有超稳定的基线和输出信号，从而展现出优异的成像能力。此外，Cs3Bi2I9单晶优异的热稳定性保证了该单晶X射线探测器在100 °C高温下也可以稳定的工作。
相关研究成果以题为“Nucleation-controlled growth of superior lead-free perovskite Cs3Bi2I9 single-crystals for high-performance X-ray detection”在线发表在《Nature Communications》上。我校材料科学与工程学院博士研究生张云霞和刘渝城为论文的并列第一作者，刘生忠教授为通讯作者。
论文链接：https://www.nature.com/articles/s41467-020-16034-w

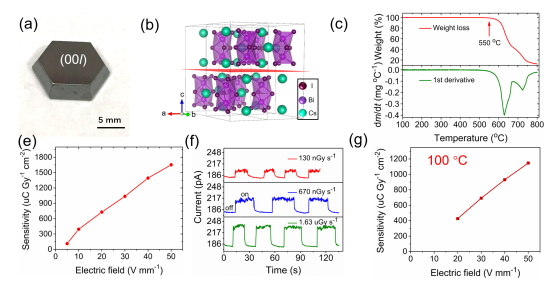

基于Cs3Bi2I9单晶的X射线探测器
